1.1

Jautājums:

Kāpēc visiem savienojuma un vadības kabeļiem ir divi nominālā sprieguma diapazoni, piemēram, U0/U –300/500 V?


Atbilde:

Kabeļa nominālais spriegums ir elektriskajās pārbaudēs noteiktais spriegums, ņemot vērā kabeļa konstrukciju un testēšanas rezultātus. Tas tiek norādīts kā divu sprieguma vērtības: U0/U.
Daudziem ÖLFLEX® savienojuma un vadības kabeļiem nominālais spriegums ir U0/U –300/500 V.

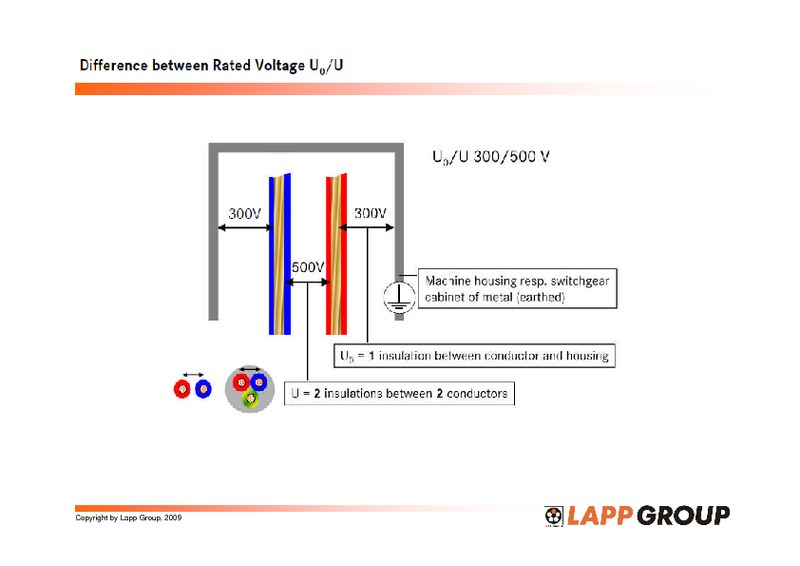

• U0 apzīmē sprieguma vidējo kvadrātisko vērtību posmam starp elektrībai pieslēgtu vadu (dzīslu) un zemi (zemējumu).
Zeme var būt metāliska kabeļa čaula (vara pinums) vai iezemēta vide, piemēram, ierīces vai vadības skapja metāliskais apvalks.
U0 vērtība ir zemāka par U vērtību, jo starp elektrībai pieslēgto vara vadu un iezemēto metālisko vidi atrodas tikai viens izolācijas slānis, kas kalpo elektriskajai separācijai.

• U apzīmē divu elektrībai pieslēgtu daudzdzīslu kabeļa vai atsevišķu dzīslu sistēmas vadu (dzīslu) sprieguma vidējo kvadrātisko vērtību.
U vērtība ir augstāka par U0 vērtību, jo starp diviem elektrībai pieslēgtiem daudzdzīslu kabeļa vara vadiem vai divām atsevišķām sadales skapja dzīslām vienmēr atrodas divas izolācijas kārtas, kas kalpo elektriskajai separācijai.

Strāvas spriegumu mēra voltos (V).
